安裝地點的海拔一般不超過2000m；
周圍空氣溫度下限一般不低于-5℃，上限一般不高于+40℃；
空氣相對濕度在溫度為+40℃時相對濕度不大于50%，在最濕月的月平均最低氣溫在25℃時月平均最大相對濕度不大于90%；
周圍環境污染等級為3級；
起動器的安裝類別為Ⅱ、Ⅲ（負載水平等級及配電水平等級）
采用TH35標準安裝導軌安裝，產品水平或垂直安裝。
額定工作制：不間斷工作制
|

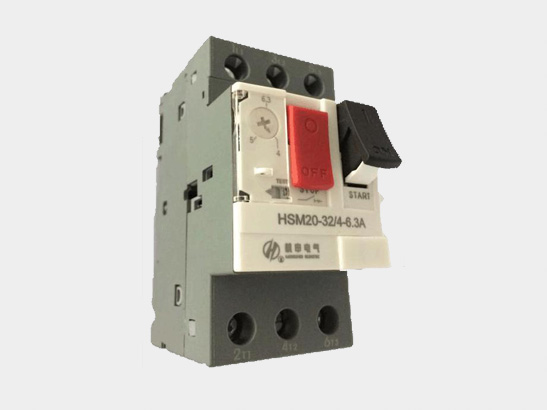

參數 型號 |
HSM20-32 | HSM20-80 | ||
| 使用類別 | GB/T14048.2 | A | ||
| GB/T14048.4 | AC-3 | |||
| 分?jǐn)嗄芰?/td> | 極限短路分?jǐn)嗄芰cu(kA) | 100（HSM20-32/0.63A~10A） 15（HSM20-32/14A~25A） 10（HSM20-32/32A、HSM20-80） |
||
| 運行短路分?jǐn)嗄芰cs(kA) | 100（HSM20-32/0.63A~10A） 7.5（HSM20-32/14A~18A） 6（HSM20-32/23A~32A） 5（HSM20-80） |
|||
| 額定工作電壓（V） | 400/415 | |||
| 額定絕緣電壓（V） | 690 | |||
| 額定頻率（Hz） | 50 | |||
| 額定沖擊耐受電壓（kV） | 6 | |||
| 單極功耗（W） | 3 | 8 | ||
| 操作頻次（次/小時） | 120 | |||
| 操作性能 | 通電操作 | 10000 | 5000 | |
| 不通電操作 | 20000 | 10000 | ||
| 脫扣級別 | 10A | |||
| 端子接線能力（min/max) mm2 | 硬線 | 2X1 / 2X6 | 1X2.5 / 2X16 | |
| 軟線 | 2X1.5 / 2X6 | 1X4 / 2X16 | ||
| 螺絲擰緊力矩N.m | 斷路器本體 | 1.5 | 8 | |
| 斷路器附件 | 0.8 | 0.8 | ||
